HEIDENHAIN Längenmessgeräte
HEIDENHAIN Längenmessgeräte

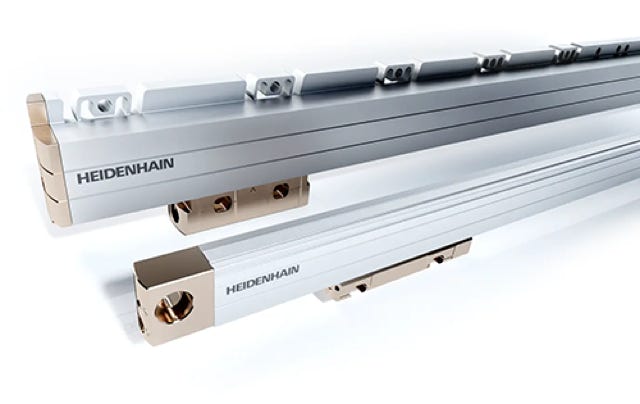

gekapselte Längenmessgeräte
Bei den gekapselten Längenmessgeräten von HEIDENHAIN schützt ein Gehäuse aus Aluminium den Maßstab, den Abtastwagen und dessen Führung vor Spänen, Staub und Spritzwasser (Schutzart IP 53 nach EN 60529).
Elastische Dichtlippen schließen das Gehäuse nach unten ab. Durch Anlegen von Druckluft lässt sich die Schutzart IP 64 erzielen. Der Abtastwagen wird reibungsarm am Maßstab geführt. Eine Kupplung verbindet den Abtastwagen mit dem Montagefuss und gleicht die unvermeidlichen Fluchtungsabweichungen zwischen Maßstab und Maschinenschlitten aus. Die Kupplung ist konstruktiv so ausgeführt, dass in Messrichtung eine hohe Steifigkeit und damit eine hohe Eigenfrequenz der Ankopplung gewährleistet ist.

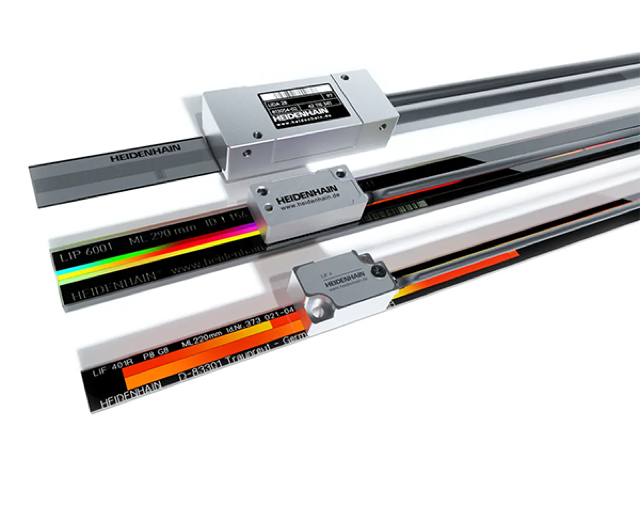

offene Längenmessgeräte
Längenmessgeräte der Bauform LIP und LIF besitzen als Maßverkörperung ein Phasengitter, das entweder auf einem Stahlkörper (LIP) oder auf einem Glaskörprer (LIP und LIF) aufgebracht ist.
Längenmessgeräte der Bauform LIDA arbeiten mit AURODUR- Stahlmaßbändern, deren Teilung aus hochreflektierenden Goldstrichen und mattgeätzten Lücken besteht.
Längenmessgeräte der Bauform LIM arbeiten mit magnetischer Abtastung.
Das Zwei-Koordinaten-Messgerät PP besitzt als Maßverkörperung eine flächige Phasengitterstruktur auf einem Teilungsträger aus Glas. Durch interferentielle Abtastung analog zu den Längenmessgeräten LIP, LIF ist damit die Positionserfassung in der Ebene möglich.
offene Längenmessgeräte
Längenmessgeräte der Bauform LIP und LIF besitzen als Maßverkörperung ein Phasengitter, das entweder auf einem Stahlkörper (LIP) oder auf einem Glaskörprer (LIP und LIF) aufgebracht ist.
Neuteil-Anfrage
Sie benötigen einen HEIDENHAIN-Drehgeber, wissen aber nicht welchen?
Dann bitten wir sie um folgende Angaben:
- Art der Anwendung
- Strichzahl
- Anbauart (Vollwelle, Hohlwelle, Synchroflansch...)
- gewünschtes Ausgangssignal (TTL, HTL, 1Vss)
- elektrischer Anschluss (Kabellänge, Art des Steckers oder der Buchse…)
Neuteil-Anfrage
Sie benötigen einen HEIDENHAIN-Drehgeber, wissen aber nicht welchen?
Dann bitten wir sie um folgende Angaben:
- Art der Anwendung
- Strichzahl
- Anbauart (Vollwelle, Hohlwelle, Synchroflansch...)
- gewünschtes Ausgangssignal (TTL, HTL, 1Vss)
- elektrischer Anschluss (Kabellänge, Art des Steckers oder der Buchse…)
MOSER Industrie-Elektronik GmbH
Geneststraße 5 - 10829 Berlin
Tel.: 030 / 751 57 37 - FAX: 030 / 751 00 98
mosergmbh.berlin@t-online.de
Ersatzteil-Anfrage
Sie benötigen ein HEIDENHAIN-Ersatzteil?
Dann bitten wir sie um folgende Angaben:
- Ident-Nummer - Die Id.-Nr. ermöglicht uns eine eindeutige Bestimmung des Ersatzteils, deshalb ist es das Sicherste,
wenn Sie uns die Id.-Nr. des zu ersetzenden Drehgebers mitteilen können.
- Seriennummer
- Drehgeber-Typ
- Strichzahl des Drehgebers
- Anbauart (Vollwelle, Hohlwelle, Synchroflansch...)
- Ausgangssignal (TTL, HTL, 1Vss)
- elektrischer Anschluss - Kabel oder Flanschdose (axial oder radial), Kabellänge, Art des Steckers (oder der
Kupplung)...
Ersatzteil-Anfrage
Sie benötigen ein HEIDENHAIN-Ersatzteil?
Dann bitten wir sie um folgende Angaben:
- Ident-Nummer - Die Id.-Nr. ermöglicht uns eine eindeutige Bestimmung des Ersatzteils, deshalb ist es das Sicherste, wenn Sie uns die Id.-Nr. des zu ersetzenden Drehgebers mitteilen können.
- Seriennummer
- Drehgeber-Typ
- Strichzahl des Drehgebers
- Anbauart (Vollwelle, Hohlwelle, Synchroflansch...)
- Ausgangssignal (TTL, HTL, 1Vss)
- elektrischer Anschluss - Kabel oder Flanschdose (axial oder radial), Kabellänge, Art des Steckers (oder der Kupplung)...
MOSER Industrie-Elektronik GmbH
Geneststraße 5 - 10829 Berlin
Tel.: 030 / 751 57 37 - FAX: 030 / 751 00 98
mosergmbh.berlin@t-online.de
Längenmessgeräte der Bauform LIDA arbeiten mit AURODUR- Stahlmaßbändern, deren Teilung aus hochreflektierenden Goldstrichen und mattgeätzten Lücken besteht.
Längenmessgeräte der Bauform LIM arbeiten mit magnetischer Abtastung.
Das Zwei-Koordinaten-Messgerät PP besitzt als Maßverkörperung eine flächige Phasengitterstruktur auf einem Teilungsträger aus Glas. Durch interferentielle Abtastung analog zu den Längenmessgeräten LIP, LIF ist damit die Positionserfassung in der Ebene möglich.
